Part 1 產品特點
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒

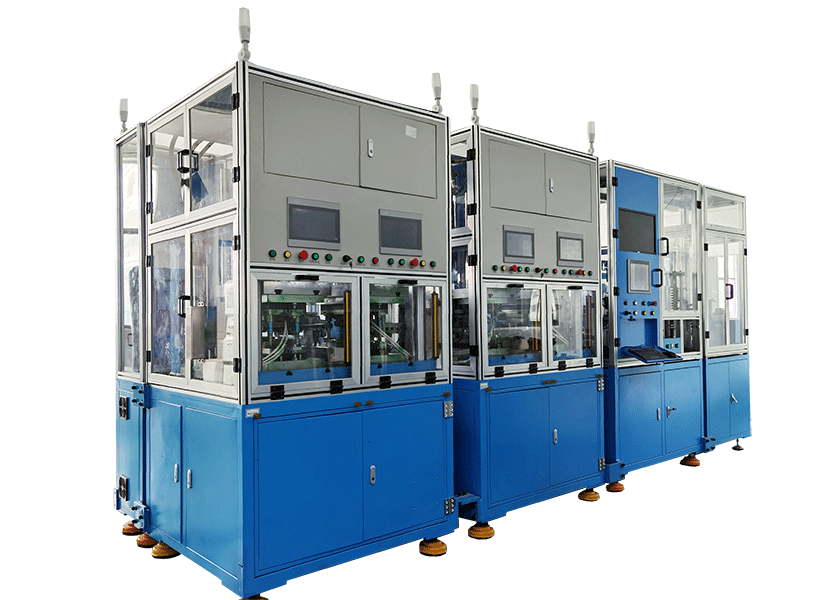

Part 2 產品結構
T-Core電感熱壓封裝自動線產品構成清單-
□ 伺服熱壓機
-
□ 植入機
-
□ 植入機上下料
-
□ 視覺檢測填粉機
-
□ 填粉機輸送
-
□ 機器人搬運系統
-
□ 水冷機
-
□ 熱壓模具
-
□ 發熱管
-
□ 感溫探頭
-
□ 中模板
-
□ 脫料模
Part 3 產品特性
1、生產流程：植入→3D檢測→填粉→2D檢測→自動搬運→預熱→機械手送料→壓?！樟稀鋮s→脫料→2D檢測。
2、電源電壓：AC380V（±10%），頻率50HZ（±1HZ）三相五線。
3、中模橫移搬運機構：橫移模組上有兩個中模定位機構，一個用于放置植入后中模，另一個用于放置空中模，橫移機構用于填粉機，脫模和儲模工位三個工位的模具搬運。
4、儲模機構：電機絲桿組合帶動彈夾上下移動，兩個氣缸負責中模板進出彈夾。需停機時中模板全回收到彈夾。開機時自動從彈夾移出。
5、填粉前3D檢測機構：伺服模組將植入后的中模拉至3D檢測處，檢測中模內是否缺料、疊料。疊料則不進行填粉，并將中模板推出至廢料脫料位完成脫料，用機械手抓取放入冷卻工位，進入中模板循環。
6、填粉機構：氣缸將中模推至填粉模組中，上下阻擋氣缸將中模板阻擋，填粉機上下氣缸將模具頂起，并定位，振動器震動開始填粉，粉盒內設有粉料攪拌機構。
7、填粉后檢測機構：伺服模組將填粉后的中模拉至CCD拍照處，檢測中模內是否露銅，露銅則不進行機械手抓取，直接推入廢料脫料工位完成脫料，用機械手抓取放入冷卻工位，進入中模板循環。
8、冷卻工位：冷卻板將熱壓后的中模冷卻。
9、脫模工位：前后伺服模組將冷卻后的中模與底座分離并拉送至脫模工位，脫模氣缸下壓脫模，脫模后搬運伺服模組將中模拉至CCD拍照處，拍照確認脫模是否干凈。
10、機器人搬運系統：對接自動填粉機，將填粉后的中模板輸送到熱壓機預熱，與熱壓機對接，進行中模板的輸入和輸出，將熱壓后的中模板輸送到冷卻工位，往復循環。
2、電源電壓：AC380V（±10%），頻率50HZ（±1HZ）三相五線。
3、中模橫移搬運機構：橫移模組上有兩個中模定位機構，一個用于放置植入后中模，另一個用于放置空中模，橫移機構用于填粉機，脫模和儲模工位三個工位的模具搬運。
4、儲模機構：電機絲桿組合帶動彈夾上下移動，兩個氣缸負責中模板進出彈夾。需停機時中模板全回收到彈夾。開機時自動從彈夾移出。
5、填粉前3D檢測機構：伺服模組將植入后的中模拉至3D檢測處，檢測中模內是否缺料、疊料。疊料則不進行填粉，并將中模板推出至廢料脫料位完成脫料，用機械手抓取放入冷卻工位，進入中模板循環。
6、填粉機構：氣缸將中模推至填粉模組中，上下阻擋氣缸將中模板阻擋，填粉機上下氣缸將模具頂起，并定位，振動器震動開始填粉，粉盒內設有粉料攪拌機構。
7、填粉后檢測機構：伺服模組將填粉后的中模拉至CCD拍照處，檢測中模內是否露銅，露銅則不進行機械手抓取，直接推入廢料脫料工位完成脫料，用機械手抓取放入冷卻工位，進入中模板循環。
8、冷卻工位：冷卻板將熱壓后的中模冷卻。
9、脫模工位：前后伺服模組將冷卻后的中模與底座分離并拉送至脫模工位，脫模氣缸下壓脫模，脫模后搬運伺服模組將中模拉至CCD拍照處，拍照確認脫模是否干凈。
10、機器人搬運系統：對接自動填粉機，將填粉后的中模板輸送到熱壓機預熱，與熱壓機對接，進行中模板的輸入和輸出，將熱壓后的中模板輸送到冷卻工位，往復循環。
Part 4 產品參數
| T-Core電感熱壓封裝自動線規格參數 | ||||
| 型號 | XTM-106SF-20T | XTM-106SF-30T | XTM-106SF-40T | XTM-106SF-50T |
| 液體工作壓力(MPa) | 21 | 21 | 21 | 21 |
| 最大工作高度 | 350 | 350 | 350 | 350 |
| 油缸行程 | 200 | 200 | 200 | 200 |
| 工作臺尺寸 | 530*500（柱內*前后包邊） | 530*500（柱內*前后包邊） | 530*500（柱內*前后包邊） | 530*500（柱內*前后包邊） |
| 工作臺離地面高度 | 950 | 950 | 950 | 950 |
| 快速下壓速度（mm/s) | 188 | 220 | 200 | 180 |
| 慢速加壓（mm/s) | 19 | 20 | 15 | 14 |
| 回升速度（mm/s) | 125 | 180 | 140 | 140 |
| 電機功率（Kw） | 3.7 | 5.5 | 5.5 | 7.5 |
| 設備外形尺寸 | 1200*1200*2300（左右*前后*高） | 1400*800*2180（左右*前后*高） | 1400*900*2350（左右*前后*高） | 1400*1000*2450（左右*前后*高） |
| 重量（T） | 2.1 | 2.3 | 2.5 | 2.7 |
Part 5 應用領域

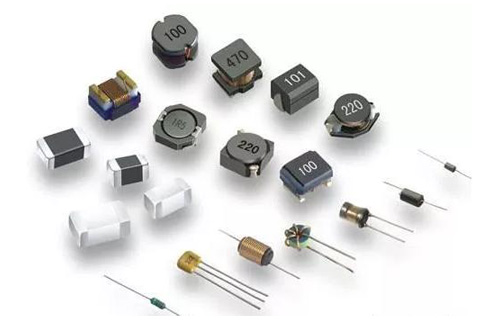

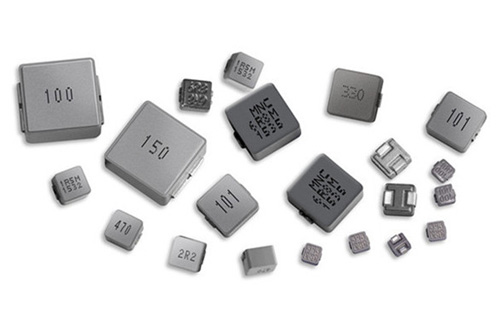

一體成型電感
一體成型電感
電感磁芯
電感磁芯

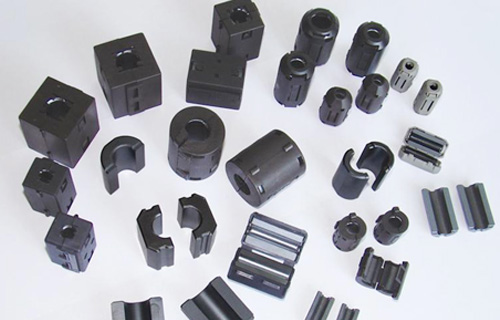

磁性材料
磁性材料

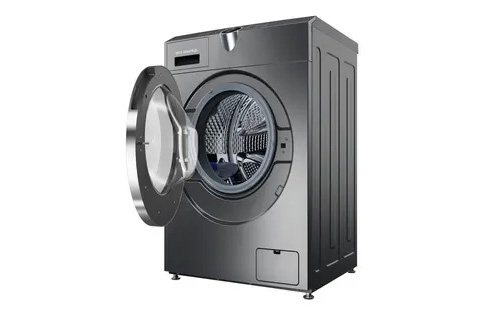

洗衣機滾筒
洗衣機滾筒

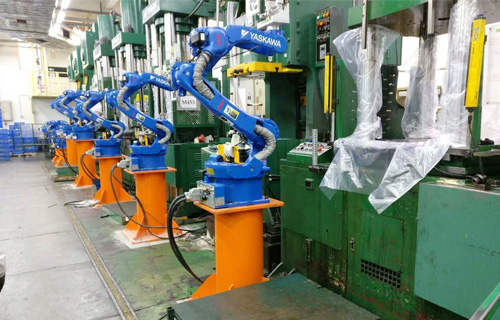

沖壓連線
沖壓連線

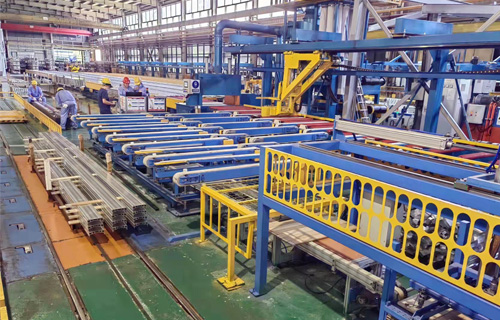

鋁型材裝框.
鋁型材裝框.
更多自動化裝配產線供選
現在預約申請，免費領取32頁
設備及產線升級方案
立即申請?
設備及產線升級方案
