Part 1 產品特點
發熱快，升溫迅速，溫度穩定，熱量均勻
運行速度可調，運行穩定
提高產品的精密度
觸屏操作技術參數長期保存，便于生產管理
加熱盤電動式平穩傳動
有效保護模具壽命及提高產品的穩定性
有緊急按鈕及上下模寸動，方便模具安裝校正
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒
Part 2 產品結構
IMD熱壓成型機產品構成清單-
□ 油泵
-
□ 子母缸
-
□ 減速電機
-
□ 隔熱板
-
□ 發熱管
-
□ 隔熱罩
-
□ 溫控器
-
□ 觸控一體
-
□ 油路板
-
□ 電磁閥
-
□ 接觸器
-
□ 電器元件
-
□ 安全光柵
Part 3 產品特性
1、通過油溫機恒溫加熱加熱板，發熱板升溫到一定溫度后保持穩定，發熱板溫度控制在±3°C。
2、真空罩供需抽真空時使用，抽真空負壓值0.1kpa。
3、發熱板采用優質模具鋼進行熱處理，研磨以達到平面度0.05mm。
4、設備結構采有四柱三板式結構，無油襯套做導向，以達到上下發熱板平行度±0.03mm。
5、采用伺服電機驅動油泵，PLC控制，配合壓力傳感器、位移傳感器，以達到最小可調行程±0.05mm，最小可調壓力500kg的要求。
6、閉環控制，可做成分段壓力、時間、行程控制，可分3段及以上。
7、智能控制溫度、壓力、保溫時間等工藝參數，可儲存，可追溯。
8、設備可配合機械手和前后端自動化設備實現全自動產線。
2、真空罩供需抽真空時使用，抽真空負壓值0.1kpa。
3、發熱板采用優質模具鋼進行熱處理，研磨以達到平面度0.05mm。
4、設備結構采有四柱三板式結構，無油襯套做導向，以達到上下發熱板平行度±0.03mm。
5、采用伺服電機驅動油泵，PLC控制，配合壓力傳感器、位移傳感器，以達到最小可調行程±0.05mm，最小可調壓力500kg的要求。
6、閉環控制，可做成分段壓力、時間、行程控制，可分3段及以上。
7、智能控制溫度、壓力、保溫時間等工藝參數，可儲存，可追溯。
8、設備可配合機械手和前后端自動化設備實現全自動產線。
Part 4 產品參數

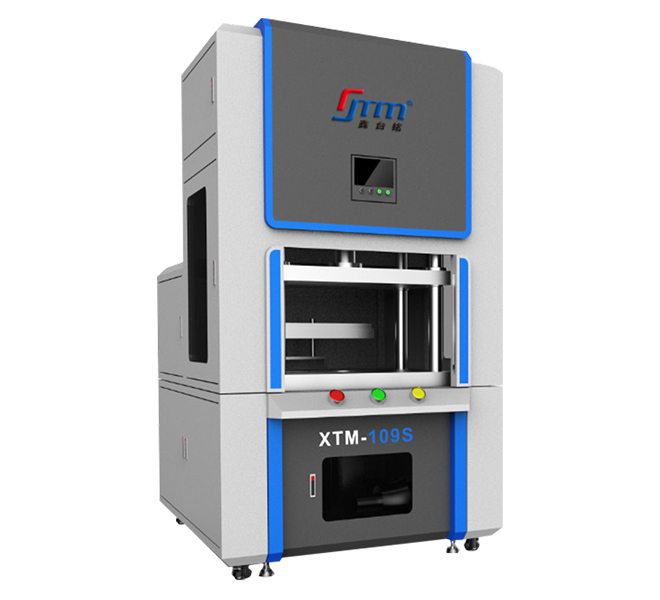

| XTM109S規格參數(IMD熱壓機,IMD熱壓成型機) | |||||||
| 型 號 | XTM-109S-5T | XTM-109S-10T | XTM-109S-20T | XTM-109S-30T | XTM-109S-50T | XTM-109S-60T | |
| 公稱壓力 T | 5 | 10 | 20 | 30 | 50 | 60 | |
| 液體最大工作壓力 | 7 | 21 | 21 | 21 | 21 | 21 | |
| 回程力 T | 5 | 3.1 | 3.1 | 4 | 5.1 | 5.1 | |
| 工作臺面距地面高度 E | 780 | 780 | 780 | 780 | 780 | 780 | |
| 最大開口距離 H | 300 | 400 | 400 | 400 | 400 | 400 | |
| 滑塊(壓頭)最大行程 | 200 | 300 | 300 | 300 | 300 | 300 | |
| 工作臺有效面積 | 左右 L | 450 | 600 | 600 | 800 | 1000 | 1200 |
| 前后 W | 350 | 450 | 450 | 600 | 600 | 700 | |
| 滑塊壓頭速度 | 下行速度 | ≥100 | ≥150 | ≥150 | ≥188 | ≥178 | ≥178 |
| 工作速度 | ≥100 | ≥24 | ≥24 | ≥19 | ≥14 | ≥14 | |
| 回程速度 | ≥100 | ≥126 | ≥126 | ≥125 | ≥116 | ≥116 | |
| 發熱有效面積 | 330 | 550 | 550 | 700 | 900 | 1170 | |
| 300 | 400 | 400 | 550 | 550 | 650 | ||
| 發熱管長度 | 310 | 360 | 360 | 460 | 460 | 560 | |
| 主機輪廓尺寸(左右X前后x高) | 700x1100x2040 | 900x1300x2080 | 900x1300x2080 | 1100x1700x2130 | 1300x1700x2480 | 1550x1900x2530 | |
| 功率(KW) | 2.2+3=5.2 | 2.2+6=8.2 | 2.2+6=8.2 | 2.2+7.5=9.7 | 3.7+10.5=14.2 | 3.7+13.5=17.2 | |
Part 5 應用領域

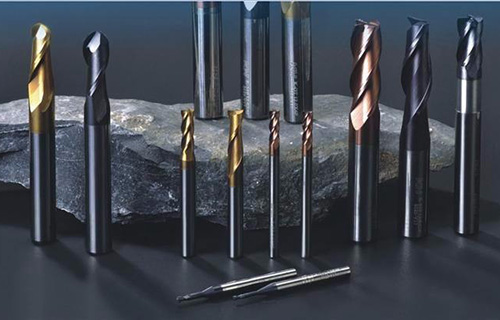

硬質合金
硬質合金
車刀、銑刀、刨刀、鉆頭、軸承。

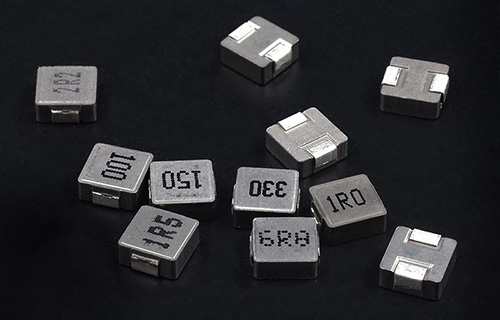

電感磁芯
電感磁芯
電感磁芯、一體成型電感、T-core電感。
手機行業
手機行業
2.5D/3D/3.5D手機前后蓋板、全包手機保護套。
汽車行業
汽車行業
內外飾、按鍵、儀表盤、觸控面板、智能視窗。
電子行業
電子行業
無人機、AR智能眼鏡、VR頭戴顯示設備、智能手表、手環、電池蓋、標牌、開關、鍵盤。
MIM件整形
MIM件整形
電器，電子，工具，機械，汽車，飾品，鎖具，通信，手機卡托及裝飾件等整形。
