Part 1 產品特點
超小產品成型
粉料無外泄，漏料
調整方便且靜音傳動
明確化、簡易化
密度均勻，高度穩定
平均延長壽命一倍以上
操作及更換模具簡便
使產品單重變化小并保證品質及提升
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒
Part 2 產品結構

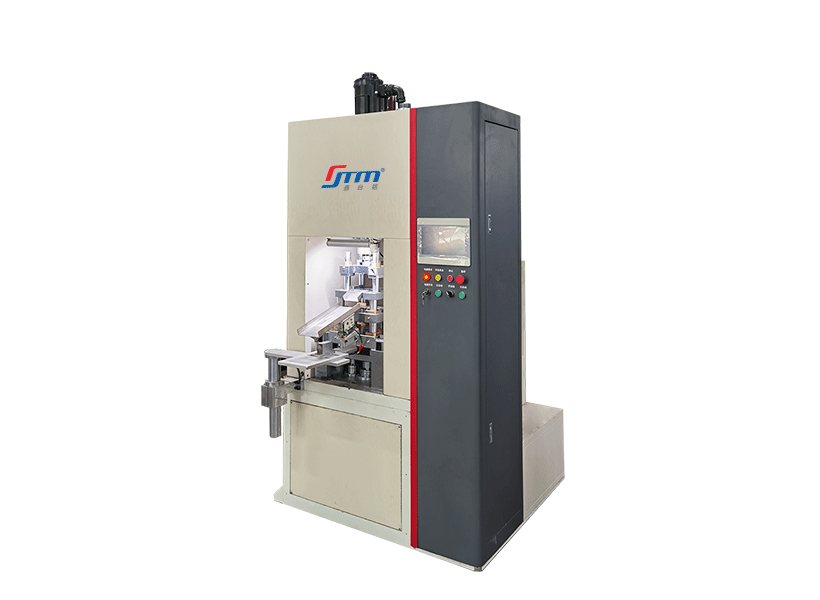

伺服粉末成型機產品構成清單-
□ 模架
-
□ 伺服電機
-
□ 伺服驅動器
-
□ 絲桿
-
□ PLC
-
□ 觸摸屏
-
□ 軸承
-
□ 稱重傳感器
-
□ 壓力傳感器
-
□ 氣壓電磁閥
-
□ 電器元件
-
□ 輸入輸出模塊
Part 3 產品特性
1、采用伺服馬達直接傳動，成型速度更快，穩定性更高，模具磨損低。
2、成品推出采用伺服馬達推出，填料更均勻，成品推出更順暢。
3、異形產品壓制成型后，產品拔出時，下型高出母型，本機臺可設置粉盒推出延時裝置，保證產品品質及粉盒與下型相接精準。
4、設備智能化高，壓力自動監控，安全系數高。
5、設備高效，轉速快，最快可達60轉/min，一出多模，稼動率高，稼動率≥90%，品質高，產品無毛邊。
6、設備無漏油，無漏料，低噪音，節能環保。
7、設備安全，運轉部件采用全封閉式設計，排除操作安全隱患。
8、設備結構簡單，操作方便，保養容易。
9、采用中文觸控人機界面及控制器控制，提高本機電控操作性。
10、設備具有頂壓功能，對改善調整性生T-Core密度均勻性具有較好效果。
2、成品推出采用伺服馬達推出，填料更均勻，成品推出更順暢。
3、異形產品壓制成型后，產品拔出時，下型高出母型，本機臺可設置粉盒推出延時裝置，保證產品品質及粉盒與下型相接精準。
4、設備智能化高，壓力自動監控，安全系數高。
5、設備高效，轉速快，最快可達60轉/min，一出多模，稼動率高，稼動率≥90%，品質高，產品無毛邊。
6、設備無漏油，無漏料，低噪音，節能環保。
7、設備安全，運轉部件采用全封閉式設計，排除操作安全隱患。
8、設備結構簡單，操作方便，保養容易。
9、采用中文觸控人機界面及控制器控制，提高本機電控操作性。
10、設備具有頂壓功能，對改善調整性生T-Core密度均勻性具有較好效果。
Part 4 產品參數
| XTM-FM粉末成型機技術參數 | |||||||
| 型 號 | XTM-FM-上1下1-5T | XTM-FM-上1下2-10T | XTM-FM-上1下1-15T | XTM-FM-上1下2-15T | XTM-FM-上1下2-20T | XTM-FM-上1下1-20T | |
| 最大壓制力(T) | 5 | 10 | 15 | 15 | 20 | 20 | |
| 最大脫模力(T) | 凹模 | 5 | 5 | 8 | 8 | 10 | 8 |
| 下二沖 | 4 | 7 | 6 | ||||
| 最大填充深度 | 凹模 | 30 | 50 | 50 | 50 | 60 | 50 |
| 過料/欠料量 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
| 上沖行程 | 150 | 150 | 150 | 150 | 150 | 150 | |
| 上沖調整量 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 凹模面調整量 | 5 | 10 | 10 | 10 | 10 | 10 | |
| 最大成型速度(s.p.m) | 8-35 | 8-35 | 8-35 | 8-35 | 8-35 | 8-35 | |
| 電機功率(Kw) | 上沖伺服電機 | 5.5 | 11 | 15 | 15 | 15+減速機 | 15+減速機 |
| 下沖伺服電機 | 4.4 | 2.9 | 7.5 | 7.5 | 4.4+減速機 | 7.5 | |
| 下二沖伺服電機 | / | 2.9x2 | / | 5.5x2 | 4.4x2 | / | |
| 送料伺服電機 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | |
| 機器重量(T) | 1.7 | 2.2 | 2.5 | 3.2 | 6.5 | 6.5 | |
| 機器尺寸 | 長 | 1150 | 1150 | 1150 | 1150 | 1250 | 1250 |
| 寬 | 1150 | 1150 | 1150 | 1150 | 1550 | 1550 | |
| 高 | 2350 | 2420 | 2850 | 3300 | 3450 | 3450 | |
Part 5 應用領域

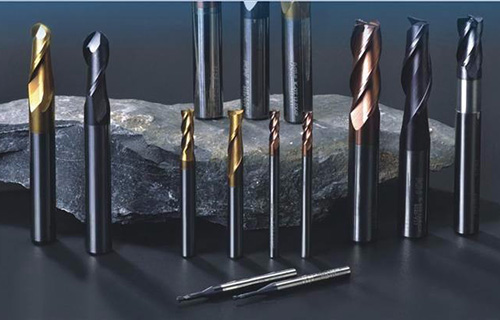

硬質合金
硬質合金
車刀、銑刀、刨刀、鉆頭、軸承。

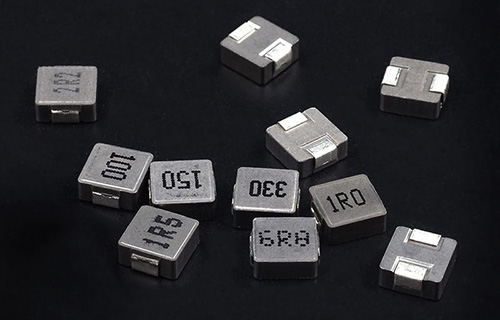

電感磁芯
電感磁芯
電感磁芯、一體成型電感、T-core電感。
磁性材料
磁性材料
磁軸承、電表、按鍵、繼電器、傳感器、開關、磁性天線、變壓器、耳機。

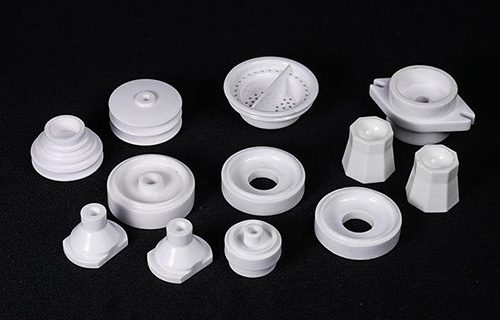

電子陶瓷
電子陶瓷
電子元器件、光通信、無線通信、工業激光、消費電子、汽車電子。

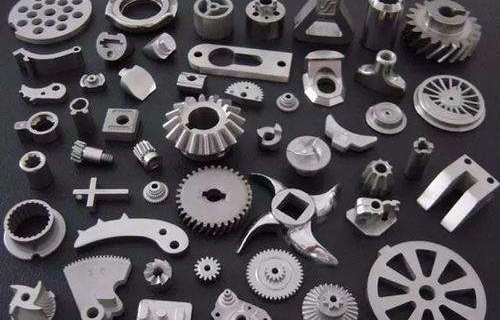

粉末冶金
粉末冶金
5G通訊基座、醫療器械、鎖具、五金件、結構件。

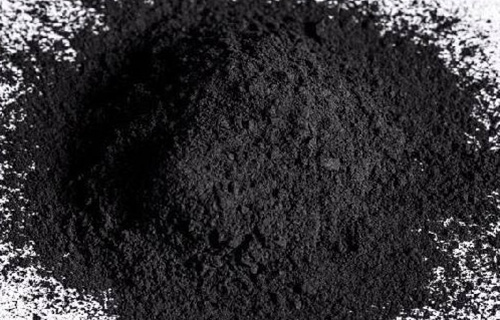

其他粉末
其他粉末
玻璃粉末、不銹鋼粉末、石粉、藥粉。
