Part 1 產品特點
01.
定位，絲毫不差
采用高精密位移傳感器檢測，機械式限位
重復定位精準度高，可達+0.01mm
02.
界面操作，隨心所欲
觸摸電子屏顯示
人性化系統設計，壓力，位置，速度可以任意調節
03.
讓交付更快，生產周期節約20%時間
采用高精密位移傳感器檢測，機械式限位
單個產品壓制工作循環4~5秒
Part 2 產品結構

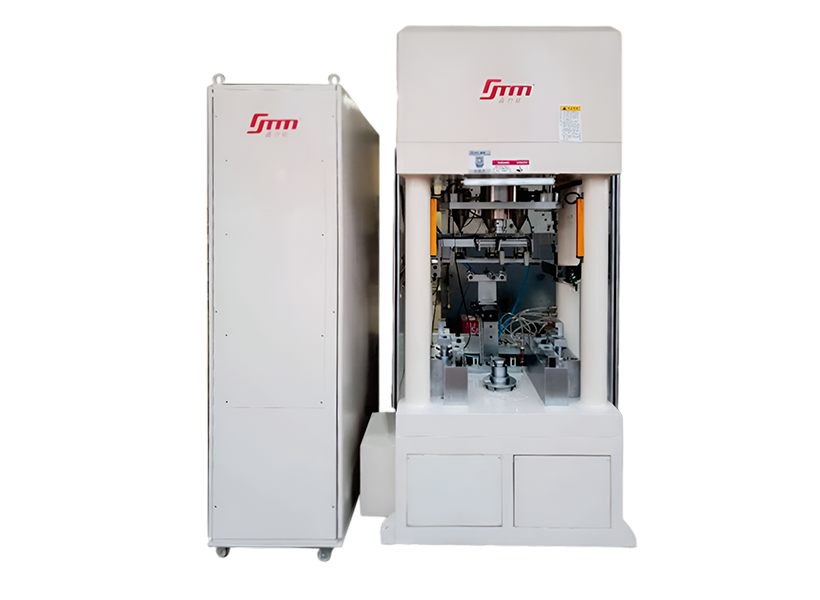

電感一體成型機產品構成清單-
□ 減速機
-
□ 伺服電機
-
□ 伺服驅動器
-
□ 絲桿
-
□ PLC
-
□ 觸摸屏
-
□ 軸承
-
□ 稱重傳感器
-
□ 壓力傳感器
-
□ 氣壓電磁閥
-
□ 電器元件
-
□ 安全光柵
Part 3 產品特性
1、成型使用熱壓技術，大幅減小成型壓力，減小漆包線受損的風險；在模腔中預固化，避免產品側面開裂。
2、高精度全伺服浮動中板成型，保證產品性能一致性。
3、繞線采用α繞線，避免成型過程中拉斷漆包線；減小產品的DCR值。
4、線圈定位采用FUNAC蜘蛛機器人，高精度定位線圈，保證線圈在產品中央。
5、全自動高效率，每天生產100kpcs。
6、激光脫漆皮、焊接，保證優良接點。
7、通過電機帶動下壓，編碼器，跟限位雙層控制。
8、下面是兩套伺服電機帶動聯軸器，絲桿，精確控制模具腔體的高度。
9、模具的后面是一套伺服機，前后推動下粉裝置，精確控制粉末下粉的位置。
10、所有的環節都是系統自動控制，自動生產粉腔，下粉，下壓。
11、采用PLC觸摸屏控制系統。
2、高精度全伺服浮動中板成型，保證產品性能一致性。
3、繞線采用α繞線，避免成型過程中拉斷漆包線；減小產品的DCR值。
4、線圈定位采用FUNAC蜘蛛機器人，高精度定位線圈，保證線圈在產品中央。
5、全自動高效率，每天生產100kpcs。
6、激光脫漆皮、焊接，保證優良接點。
7、通過電機帶動下壓，編碼器，跟限位雙層控制。
8、下面是兩套伺服電機帶動聯軸器，絲桿，精確控制模具腔體的高度。
9、模具的后面是一套伺服機，前后推動下粉裝置，精確控制粉末下粉的位置。
10、所有的環節都是系統自動控制，自動生產粉腔，下粉，下壓。
11、采用PLC觸摸屏控制系統。
Part 4 產品參數
| 電感一體成型機規格參數 | |||||
| 型 號 | XTMP-003-10T | XTMP-003-20T | XTMP-003-30T | XTMP-003-40T | |
| 主機輪廓尺寸(左右X前后x高) | 1250x1350x2650 | 1250x1350x2650 | 1785x1350x2950 | 1785x1350x3100 | |
| 驅動方式 |
1、AC伺服驅動 2、PC機+PLC預留20%介面用于外部設備拓展 |
1、AC伺服驅動 2、PC機+PLC預留20%介面用于外部設備拓展 |
1、AC伺服驅動 2、PC機+PLC預留20%介面用于外部設備拓展 |
1、AC伺服驅動 2、PC機+PLC預留20%介面用于外部設備拓展 |
|
| 控制方式 | CNC 5軸控制（上主軸，下主軸，可動下型（2軸），送粉器） | CNC 5軸控制（上主軸，下主軸，可動下型（2軸），送粉器） | CNC 5軸控制（上主軸，下主軸，可動下型（2軸），送粉器） | CNC 5軸控制（上主軸，下主軸，可動下型（2軸），送粉器） | |
| CNC 上型 100KN | CNC 上型 200KN | CNC 上型 300KN | CNC 上型 400KN | ||
| CNC 雌型 50KN （包括填充能力，加壓保持能力，拔出能力，壓下能力） | CNC 雌型 50KN （包括填充能力，加壓保持能力，拔出能力，壓下能力） | CNC 雌型 100KN （包括填充能力，加壓保持能力，拔出能力，壓下能力） | CNC 雌型 100KN （包括填充能力，加壓保持能力，拔出能力，壓下能力） | ||
| CNC 下型 30KN （包括填充能力，加壓保持能力，拔出能力，移動同步動作能力） | CNC 下型 30KN （包括填充能力，加壓保持能力，拔出能力，移動同步動作能力） | CNC 下型 40KN （包括填充能力，加壓保持能力，拔出能力，移動同步動作能力） | CNC 下型 40KN （包括填充能力，加壓保持能力，拔出能力，移動同步動作能力） | ||
| CNC 送粉器 | CNC 送粉器 | CNC 送粉器 | CNC 送粉器 | ||
| CNC 送粉升降 | CNC 送粉升降 | CNC 送粉升降 | CNC 送粉升降 | ||
| 功率 | 上型 | 11KW(1500RPM) 伺服馬達 減速比 | 15KW(1500RPM) 伺服馬達 減速比 | 22KW(1500RPM) 伺服馬達 減速比 | 30KW(1500RPM) 伺服馬達 減速比 |
| 雌型 | 1.8KW(1200RPM) 伺服馬達 減速比 | 1.8KW(1200RPM) 伺服馬達 減速比 | 2.9KW(1200RPM) 伺服馬達 減速比 | 2.9KW(1200RPM) 伺服馬達 減速比 | |
| 可動下型 | 2.9KW(750RPM) 伺服馬達 減速比 | 2.9KW(750RPM) 伺服馬達 減速比 | 4.4KW(750RPM) 伺服馬達 減速比 | 4.4KW(750RPM) 伺服馬達 減速比 | |
| 最大粉末充填深度 | 30mm | 30mm | 30mm | 30mm | |
| 最大押出行程 | 編輯凸輪數據自動計算 | 編輯凸輪數據自動計算 | 編輯凸輪數據自動計算 | 編輯凸輪數據自動計算 | |
| 上型最大行程 | 150mm | 150mm | 150mm | 150mm | |
| 上型調整量 | 30mm | 30mm | 30mm | 30mm | |
| 磁型最大行程 | 50mm | 50mm | 50mm | 50mm | |
| 下型最大行程 | 50mm | 50mm | 50mm | 50mm | |
| 下型調整量 | 0-30mm | 0-30mm | 0-30mm | 0-30mm | |
Part 5 應用領域

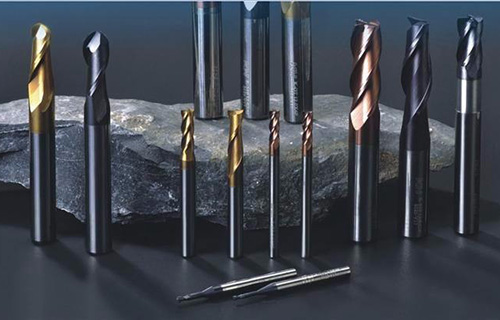

硬質合金
硬質合金
車刀、銑刀、刨刀、鉆頭、軸承。

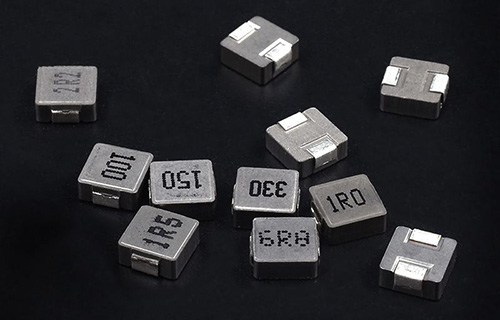

電感磁芯
電感磁芯
電感磁芯、一體成型電感、T-core電感。

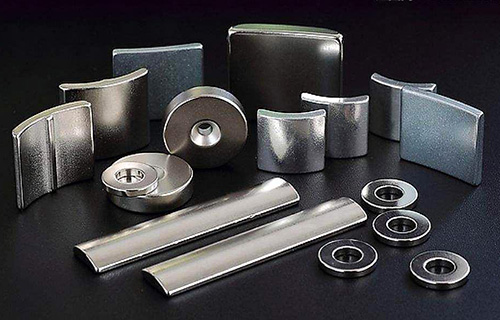

磁性材料
磁性材料
磁軸承、電表、按鍵、繼電器、傳感器、開關、磁性天線、變壓器、耳機。

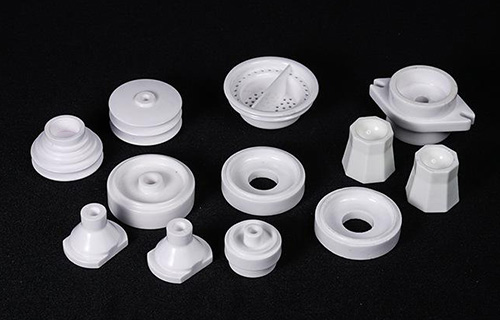

電子陶瓷
電子陶瓷
電子元器件、光通信、無線通信、工業激光、消費電子、汽車電子。

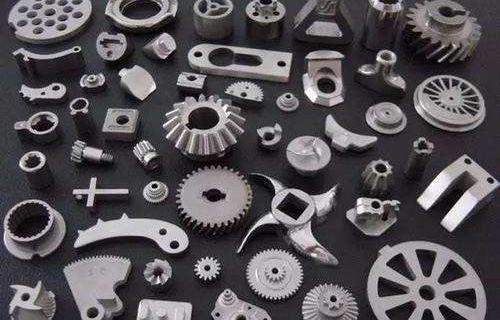

粉末冶金
粉末冶金
5G通訊基座、醫療器械、鎖具、五金件、結構件。

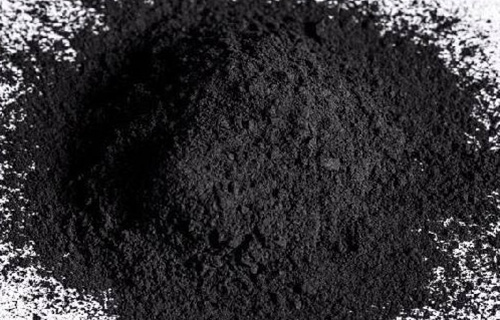

其他粉末
其他粉末
玻璃粉末、不銹鋼粉末、石粉、藥粉。
